Senin, 05 Oktober 2009

Kelompok CB Aries 120 CH SSB

Kelompok CB Aries 120 CH SSB Ada 2 buah CB Aries 120 CH SSB dengan lampu channel warna merah masing-masing ditemukan dikediaman  OM Cokky dan OM Yadi Poncol, masih muluz-muluz ditandai dengan masih melekatnya stiker uji layak pancar dari PUSDIKLITBANGTEL tgl 19 Agustus 1982. Kira-kira umur radio tersebut sudah memasuki usia 27 Th. Spesifikasi sama dengan CB Aries 120 CH SSB lampu channel warna Hijau, schematic radio ini sama persis dengan Radio CB GE (General Electric) Model A3 5826A.http://www.cbtricks.com/radios/general_electric/3_5826a/index.htmcbtricks.com


RADIO BUATAN SENDIRI JCOM (JopieRoggerCOMmunication)

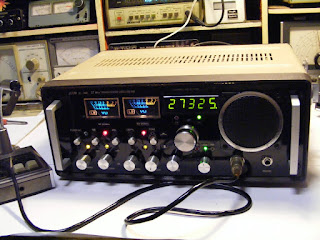

RADIO BUATAN SENDIRI JCOM JC-40S 27 Mhz SSB

Radio ini dirakit sekitar awal th 2008 lebih kurang  selama 1 bulan,  menggunakan komponen-komponen yang didapat dari rongsokan  radio CB yang sudah rusak/tidak terpakai lagi/sebagai spare part. Gagasan untuk membuat radio CB Base Station awalnya dikarenakan : 1. Sudah bozen menggunakan radio CB model mobile  dengan  menggunakan channel/angka 7 segment LED. 2. Sangatlah sulit untuk mendapatkan CB Base Station atau CB Home Base yang dijual di pedagang asongan atau pedagang rongsokan barang bekas.  3.  Kreatifitas untuk tampil beda dengan memanfaatkan rongsokan. Adapun spesifikasi radio CB Base Stasion buatan sendiri sbb :
Frekwensi Range  : 26.965 Mhz - 27.405 Mhz (dapat dimodifikasi 27.415 s/d 27.855 Mhz modul sdh tersedia).
Mode                      : USB/LSB/AM(dilengkapi dengan LED Indicator)

                               : Volume, Squelch,Clarifier,RF Gain, Dimer
                               : NB, ANL, CB/PA,Tone (Hi-Lo)
Build In                   : Power Supply Switching Auto Rangging 110 s/d 240 Volt AC
                               : Speaker Internal 8 Ohm

VU meter                : RF Signal dan RX Signal
                               : Jack Female (Head Set, Ext Spk, PA Spk)
                         : AC 220 Volt dan DC 13.8 Volt (Switch + LED)
                         : TX dan RX LED Indicator
Rotary Channel     : LED Hijau Model Frekwensi
MIC                       : Standar Impedance 600-500 Ohm


Hasil Test              : Normal USB/LSB RF Power 15 Watt
                               : Normal AM RF Power 6 Watt

Boxe/kasing  menggunakan eks modem racal 3 slots, terbuat dari allumunium
